傳統砂輪簡介
砂輪之研磨作用
砂輪是經由高速迴轉運作中,以其在外緣表面植無數上千萬之硬、銳、耐溫之小磨粒連續在工作物表面切削磨除,且不斷的自生銳利顆粒與磨屑空隙(氣孔),繼續對各種材料做磨削工作的一種研磨工具。
砂輪之結構
![](https://www.carbo.com.tw/wp-content/uploads/2018/10/砂輪結構.jpg)
嘉寶砂輪訂購表現方式
![](https://www.carbo.com.tw/wp-content/uploads/2018/10/ANCHORGW-表現方式1.jpg)
![](https://www.carbo.com.tw/wp-content/uploads/2018/10/ANCHORGW-表現方式2.jpg)
![](https://www.carbo.com.tw/wp-content/uploads/2018/10/ANCHORGW-表現方式3.jpg)
![](https://www.carbo.com.tw/wp-content/uploads/2018/10/ANCHORGW-表現方式4.jpg)
標準形及緣圖
一、嘉寶標準形
![99991 99991](https://www.carbo.com.tw/wp-content/uploads/2018/12/99991.png)
研磨端
![99992 99992](https://www.carbo.com.tw/wp-content/uploads/2018/12/99992.png)
得研磨端
1.平直形(常用形) :DXTXH
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/01.png)
2.環形 :DXTXW
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/02.png)
3.單面斜形 :DXTXHXJXU
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/03.png)
4.雙面斜形 :DXTXHXJXU
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/04.png)
5.單面凹形 :DXTXHXPXE
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/05.png)
6.盆形 :DXTXHXWXE
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/06.png)
7.雙面凹形 :DXTXHXPXEXFXG
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/7雙面凹形.png)
8.安全形 :DXTXHXPXFXGXJXM
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/08.png)
9.雙面盆形 :DXTXHWXEXFXG
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/09.png)

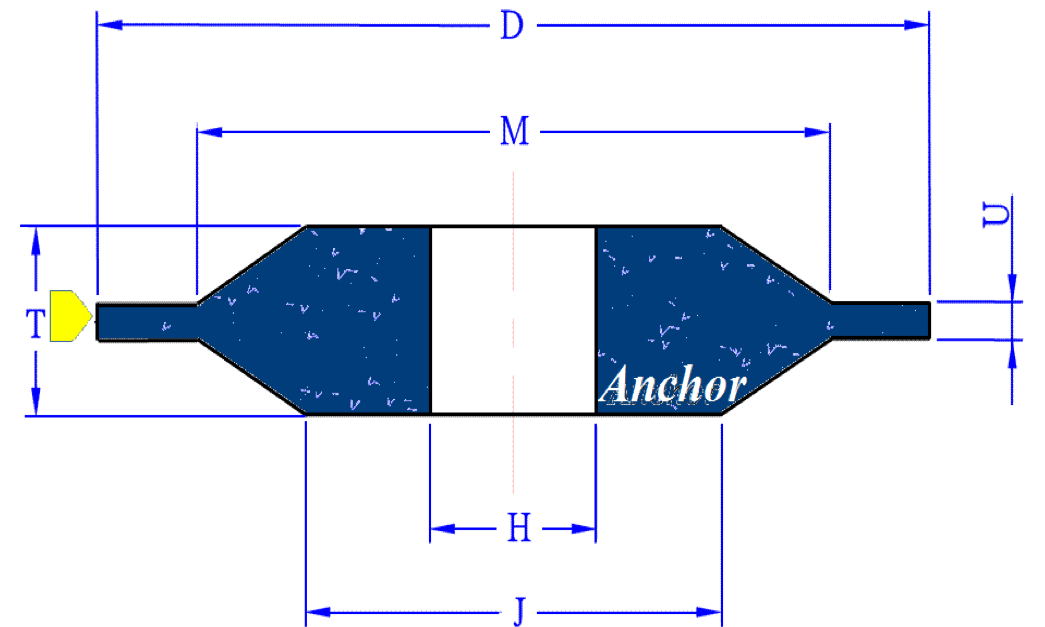

10.雙面凸形 :DXTXHXJXMXU
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/10.png)

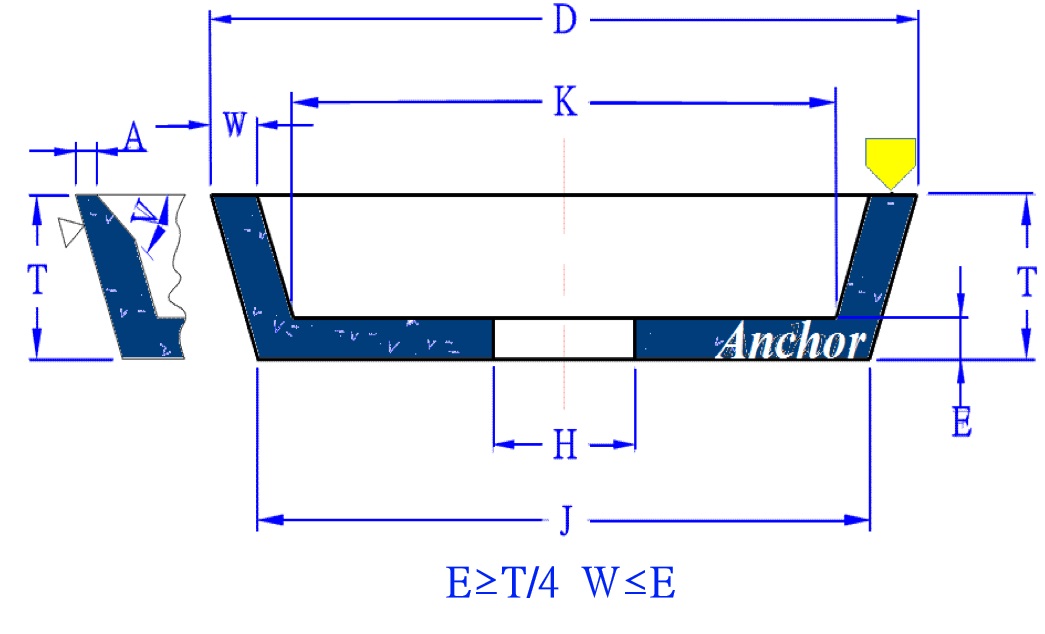

11.斜盆形 :DXTXHXWXEXJXK
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/11.png)
12.深碟形:DXTXHXEXJXKXUXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/12-1.png)
13.淺碟形 :DXUXH
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/13.png)
14.盤形 :DXTXHXJXKXMXmXUXE
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/14.png)
16.砲彈形 :DXTXH
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/16.png)

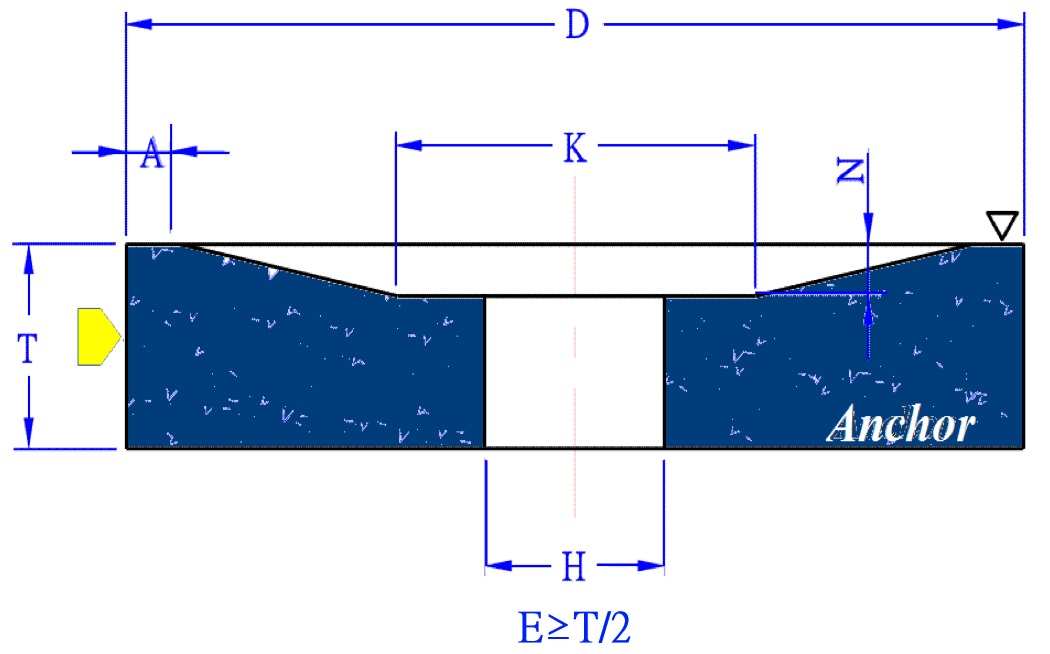

20.單面斜凹形 :DXTXHXNXKXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/20.png)

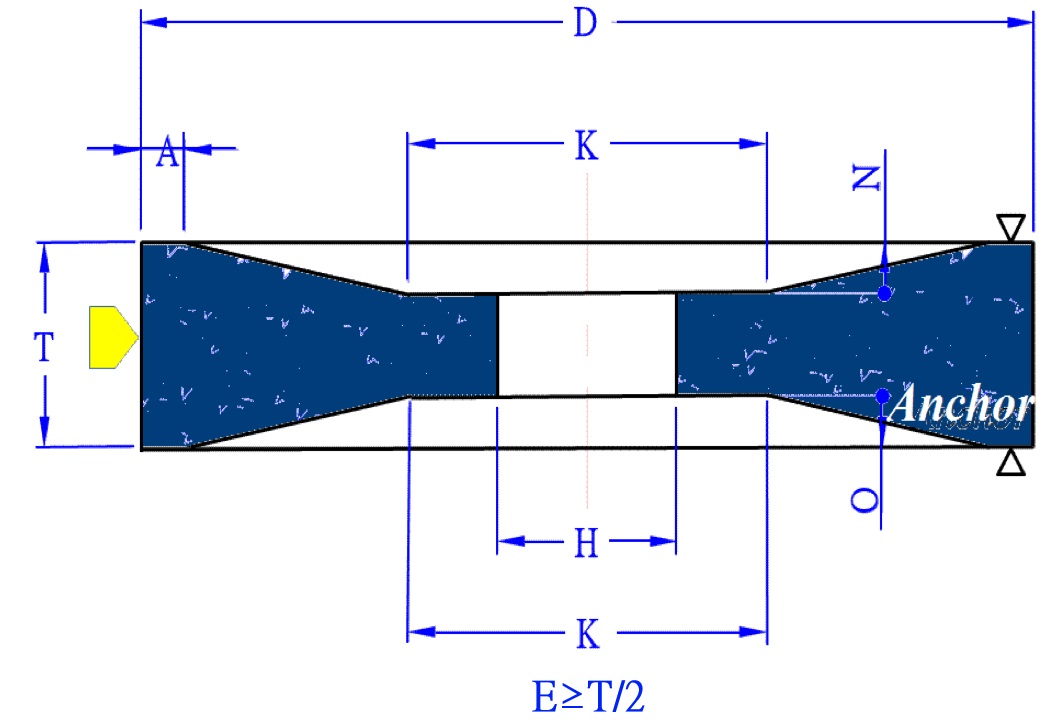

21.雙面斜凹形 :DXTXHXNXOXKXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/21.png)
22.單凹斜凹形 :DXTXHXNXFXKXPXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/22.png)
23.單面併凹形 :DXTXHXNXFXPXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/23-1.png)

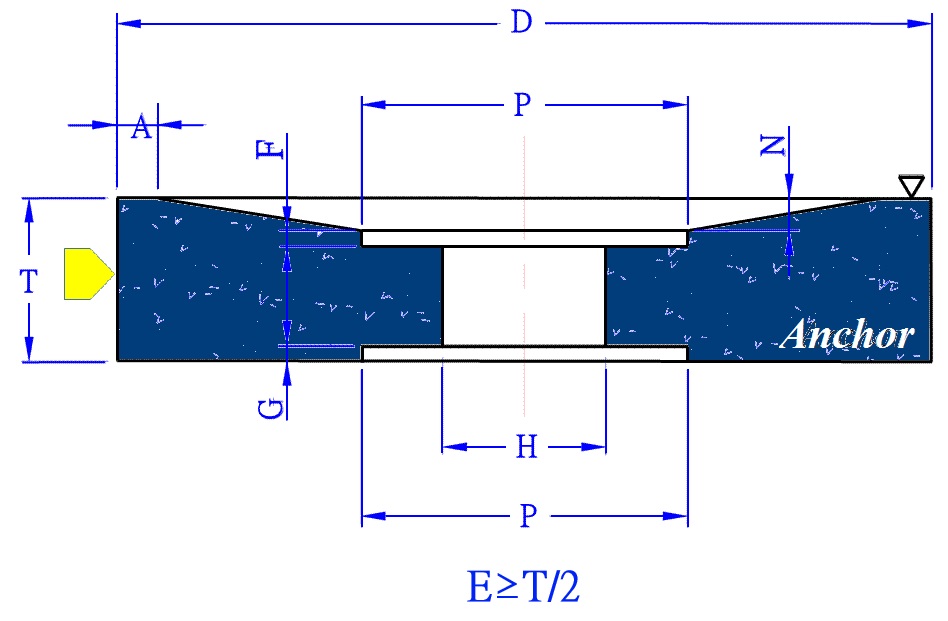

24.單凹/併凹形 : DXTXHXNXFXGXPXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/24單凹併凹形.png)
25.斜凹/併凹形 : DXTXHXNXFXOXKXPXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/25斜凹.併凹形.png)

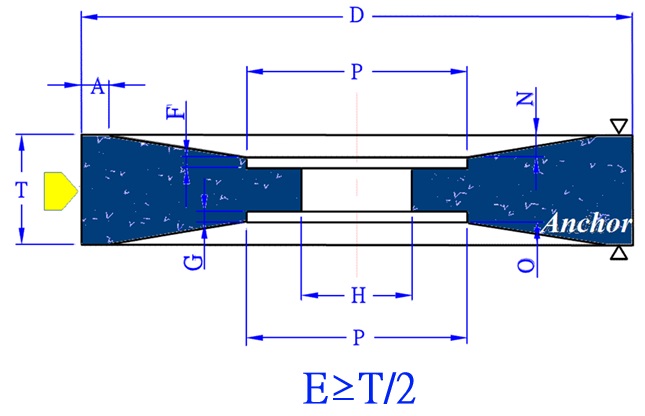

26.雙面併凹形 : DXTXHXNXFXGXOXPXA
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/201.png)
101.單面凸形:DXTXHXJXMXU
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/101.png)
201.單面斜凸形 :DXTXHXNXJXAXE
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/201.png)
212.單面斜凸形 :DXTXHXNXOXJXAXE
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/212.png)
SG.瓦片形 :TXA/axW
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/sG.png)
RT.角形 :TXAXW
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/RT.png)
二、嘉寶標準緣
A緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/A.png)
B緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/B.png)
C緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/C.png)
D緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/D.png)
E緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/E.png)
F緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/F.png)
G緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/G.png)
H緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/H.png)
I 緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/I緣.gif)
J 緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/J.png)
M 緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/M.png)
N 緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/N.png)
P 緣
![](https://www.carbo.com.tw/wp-content/uploads/2018/12/P.png)
三、其他形狀
砲彈型砂輪:統一標示 「SUED」
石磨:一般型「MIL」、特殊型「MSP」
汽門座砂輪:統一標示「VLVST」
特殊異形:通常標示「SP」
大理石、地磚專用磨石:
圓盤:ψ255 X 50 X ψ50 標示「O」
元寶型:標示「 S」
A 型:標示「A」
馬蹄型:標示「H」
四、帶柄砂輪形狀
A Group:異型
B Group:外徑尺寸較小 ( 3/4″ ψ以下)之異型
W Group:所有平直形之帶柄砂輪屬之
AJ Group:A Group之延伸
BJ Group:B Group之延伸
其他:SF、K、L Group及特殊規格帶柄砂輪
五、超精研磨用、汽缸研磨用、模具用及車刀修整用的砂條
正方形標示:SQ
長方形標示:RT
圓形標示:RD
半圓形標示:HR
正三角形標示:TR
有 R 形標示:HN
異形標示:ST
